Aquasol®

PAPIER HYDROSOLUBLE ET ADHESIF

BARRIÈRE DE GAZ DE PURGE
DE SOUDAGE SOUS GAZ
INERTE (TIG) SOLUBLE

FABRIQUÉ AUX ÉTATS-UNIS






icon_0010_Layer-55icon_0002_Layer-47





Les systèmes de purge habituels présentent des limites considérables puisqu’ils sont inefficaces, coûteux et nécessitent beaucoup de travail. Des coussins-barrages conventionnels comme les réservoirs souples en caoutchouc gonflables, les joints en caoutchouc, ou les disques de carton doivent être placés loin de la zone de soudure ce qui rend les choses moins pratique et s’avère coûteux pour le procédé de soudage.

Pour remédier à ces limitations, la fabrication des barrages de purge hydrosolubles Aquasol a été décidée. Tous ces éléments peuvent être associés pour former des barrages de purge uniques. Ils peuvent être montés à proximité de la zone de soudure améliorant ainsi l’efficacité de l’ensemble du procédé de soudage.

Le papier d’Aquasol sert de barrage pour retenir les gaz nobles et est employé pour endiguer les gaz argon ou hélium pendant le soudage sous gaz inerte (TIG) au tungstène des tuyaux d’acier inoxydable et d’aluminium.

Aquasol est fait de cellulose méthylique de carboxyle de sodium et de pulpe de bois qui se dissout rapidement et complètement dans la plupart des liquides à base d’eau. Il est 100% biodégradable, ne laissant aucun résidu dans la tuyauterie.

Aquasol est disponible dans une série de tailles et dimensions, de qualité standard ou de format commun. Aquasol peut être fabriqué sur des spécifications clients  permettant le montage de barrage de purge pour n’importe quel diamètre de tuyauterie. Extêmement facile à stocker, non toxique et écologique, le papier hydrosoluble Aquasol est idéal pour un usage dans les industries nucléaires, pétrochimiques, alimentaires et de boisson.

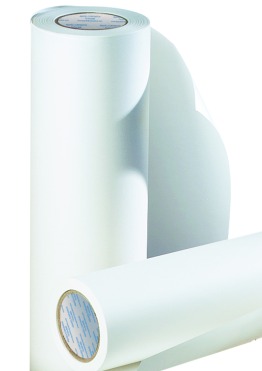

WSP_2.06.12_HR_ED_rolls.retouchedicon_0015_Layer-38aquasol welding ez peel

Fonctions et Avantages

Barrage de Gaz de Purge Perméable à l’air bas pour tout Diamètre de Tuyau

  • Crée un barrage excellent pour retenir le gaz noble
  • Fabrication simple et rapide qui peut être adaptée à diverses dimensions et programmes d’utilisation de tuyau
  • Permet des économies sur la consommation de gaz puisque le papier peut être placé à proximité de la zone de soudage, utilisant ainsi moins de gaz inerte pour déplacer l’oxygène vers la chambre de purge
  • Se fixe aisément à la paroi intérieure du tuyau grâce au ruban adhésif hydrosoluble Aquasol, créant ainsi un joint étanche à l’air


Biodégradable et Sûr

  • Aquasol® est fait de cellulose méthylique de carboxyle de sodium et de pulpe de bois
  • Homologué EPA et CE
  • 100% biodégradable
  • Un choix sûr et adopté par les industries nucléaires, prétrochimiques, des boissons et de l’alimentaire



Facilité de la Dépose

  • Le barrage EZ Purge® d’Aquasol est  dissous et évacué du système avec de l’eau ou de la vapeur
  • ne laisse aucun résidu dans la canalisation


Commode

  • Bénéficiant d’un emballage compact, nos rouleaux de papier sont faciles à stocker en usine, en entrepôts ou sur des étagères
  • Aquasol est disponible dans une série de tailles et dimensions, de qualité standard ou de format commun. Aquasol peut être fabriqué sur des spécifications clients  permettant le montage de barrage de purge pour n’importe quel diamètre de tuyauterie











Step 1 photo Step 2 photo Step 3 photo Step 4 photoicon_0005_Layer-46icon_0006_Layer-44icon_0010_Layer-55icon_0003_Layer-54icon_0004_Layer-53icon_0002_Layer-47

Comment Fonctionne Papier Hydrosoluble et Adhésif d’Aquasol

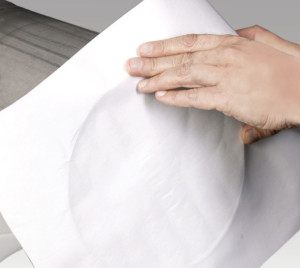

Tracer
Tracer le diamètre intérieur du conduit sur le papier en prenant son empreinte comme un moulage puis le plier à 90°.

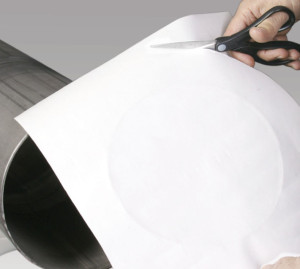

Couper
Couper le papier d’Aquasol en augmentant  le diamètre de 1/3 par rapport au cercle ainsi dessiné.

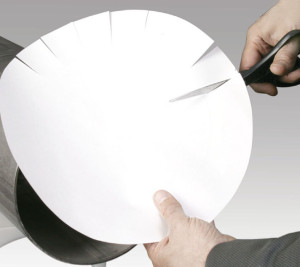

Entailler
Entailler les lamelles de 1  » à 2  » perpendiculairement au moulage, aux positions 0°, 90°, 180°, etc.

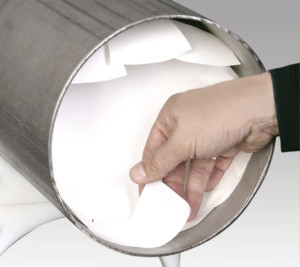

Insérer le Barrage et la Bande Adhésive dans L’Embouchure du Conduit
Couper le ruban Aquasol® en plusieurs morceaux. Placer le barrage entaillé dans la conduite. Fixer sur l’ensemble du rebord de la paroi intérieur du tube au moyen de l’adhésif.








ACTIVER LE RUBAN HYDROSOLUBLE

Humidifier une Éponge
Humidifier une éponge ordinaire dans de l’eau et en faire ressortir l’excès d’eau jusqu’à ce que l’éponge soit simplement humide.












Tamponner Légèrement
Tamponner légèrement l’éponge le long de la partie hydrosoluble de la bande du barrage
L’éponge humide augmentera l’adhérence pour assurer l’imperméabilité à l’air.










Répéter
Répéter le processus du côté opposé du tuyau pour délimiter la chambre de purge.






Introduire le Gaz
Insérer l’aiguille de gaz de purge dans l’écartement des bords et introduire le gaz noble tout en s’assurant de la connexion de l’arrivée de gaz.







Soudure
Continuer le procédé de soudage.








Dissoudre
Dissoudre le papier hydrosoluble Aquasol® en introduisant de l’eau, comme dans la simulation du contrôle hydraulique (conduite de vidange) à gauche.



Types et Dimensions

Papier Hydrosoluble et Adhésif d’Aquasol

Proximité Recommandée par Rapport à la Soudure

DIAMÈTRE DE TUYAU DISTANCE CONSEILLÉE
SYSTÈME IMPÉRIAL SYSTÈME MÉTRIQUE SYSTÈME IMPÉRIAL SYSTÈME MÉTRIQUE
2″ – 8″ 51 – 203 mm 6″ 152 mm
10″ – 22″ 254 – 559 mm 8″ 203 mm
24″ – 36″ 610 – 914 mm 12″ 305 mm


Spécifications

RÉF. ARTICLE ÉPAISSEUR DIMENSIONS TYPE LOT
SYSTÈME IMPÉRIAL SYSTÈME MÉTRIQUE
ASW-35/S-11RW .0035″ 8 1/2″ x 11″ 22 cm x 28 cm Feuille 1000 feuilles/rame
ASW-35/S-14R .0035″ 8 1/2” x 14” 216 mm x 355 mm Feuille 500 feuilles/rame
ASW-35/S-22R .0035″ 17″ x 22” 431 mm x 559 mm Feuille 500 feuilles/rame
ASW-60/S-22R .0070″ 15 1/2″ x 22” 52 cm x 56 cm Feuille 250 feuilles/rame
ASW-35/R-9 .0035″ 9″ x 165′ 23 cm x 50 m Rouleau 4 rouleaux/boîte
ASW-35/R-15 .0035″ 15 1/2″ x 165′ 39 cm x 50 m Rouleau 4 rouleaux/boîte
ASW-40C/R20.5 .0050″ 20 1/2″ x 165′ 52 cm x 50 m Rouleau 4 rouleaux/boîte
ASW-60/R-15 .0070″ 15 1/2″ x 165′ 39 cm x 50 m Rouleau 4 rouleaux/boîte
ASW-60/R-31 .0070″ 31″ x 165′ 79 cm x 50 m Rouleau 4 rouleaux/boîte
ASWT-1 N/A 1″ x 300′ 2.5 cm x 92 m Rouleau 24 rouleaux/boîte
ASWT-2 N/A 2″ x 300′ 5 cm x 92 m Rouleau 12 rouleaux/boîte


Sélectionner la Bonne Catégorie

ASW-35 Utilisation pour des tuyaux d’un diamètre de 4″ ou inférieur
ASW-40C  Utilisation pour plus de rétention de gaz
ASW-60 Utilisation pour des tuyaux d’un diamètre de 4″ ou plus
ASWT Utilisation en plus de papier hydrosoluble pour les tuyaux d’un diamètre supérieur à 2″


Regarder la Vidéo






Paper_no_box.merged.2













Dissolvability

Aquasol Water Soluble Paper and Tape dissolves in most aqueous solutions or steam.

Dissolve in Oil

Aquasol Water Soluble Paper and Tape will not dissolve in oil or fuel. The products must be flushed with water, steam or an aqueous solution.

Dissolvability In Solvents

Aquasol Water Soluble Paper and Tape cannot dissolve in solvents such as MEK or acetone. The products must be flushed water, steam or an aqueous solution.

Dissolve in Hot and Cold Water Temperatures

Aquasol Water Soluble Paper and Tape will dissolve in either hot or cold water. However, the rate of dissolvability increases as the temperature of the water increases.

Flash Point

Aquasol Water Soluble Paper and Tape has a flash point equivalent to ordinary paper, which is 450°F (232°C).

Safe Components

Aquasol Water Soluble Paper and Tape are CE and EPA approved.It is100% biodegradable and environmentally friendly. They are safe, non-toxic and will not cause reactions or adverse effects when used.

Dry Tape

Aquasol Water Soluble Tape is engineered in such a way that will allow the user to place the dam in the proper position before maximizing the adhesion of the seal. The strength of the “tack” or “stickiness » of the adhesive allows the user to have control and re-position the dam if not properly placed on the first attempt. Once the dam is positioned, the user can increase adhesion by reactivating the adhesive on the tape portion of the dam with a damp sponge. A tight seal will be formed as it dries, creating a zero air permeable environment.
