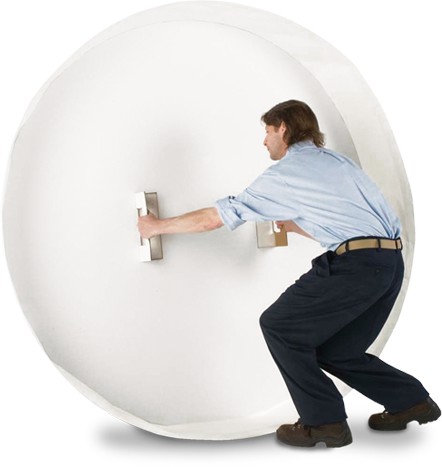

منتج EZ Purge®

سدود تصريف سابقة التشكيل
ذاتية اللصق وقابلة للذوبان في الماء

حاصل على براءات الاختراع الأمريكية والأجنبية وينتظر

إحداث ثورة في التطهير
باستخدام غاز التنجستين الخامل

صنع في الولايات المتحدة






Image_0007_Layer-1



نبذة عن المنتج

إن منتج EZ Purge® العملي الحاصل على براءة اختراع عبارة عن سد تصريف سابق التشكيل وذاتي اللصق يمكِّن عمال اللحام في توفير الوقت المُستغرق في عملية التجهيز للحام وتحسين التوقيت العام للمشروع. يحتوي منتج EZ Purge على جدران جانبية مستدقة لتلائم مجموعة متعددة من جداول الأنابيب كما أن تصميمه المستوي يمكِّن من توزيع الغازات بشكل متساوٍ عبر جسم السد.

إن منتج EZ Purge المصمم بطريقة فريدة هندسيًا يأتي مجهزًا بتقنية ZAP™ (عدم نفاذية الهواء) المعتمدة من قبل وكالة حماية البيئة التي تزيد من احتباس الغاز إلى أقصى حد ممكن وتقلل من نفقات الغاز. يتكون سد التصريف القابل للذوبان هذا من ورق أكواسول® القابل للذوبان في الماء وهو قابل للتحلل بنسبة 100% وصديق للبيئة. يذوب تركيب منتج EZ Purge بسرعة دون أن يخلف أي بقايا في خط الأنابيب.

يوفر منتج EZ Purge ساعات عمل قيّمة عند تشييد السدود ويتميَّز بأنه سهل الاستخدام. يقوم عامل اللحام ببساطة بنزع القشور من على السد وإدخاله والضغط عليه حتي يصل إلى مكانه. لا يوجد أي منتج آخر، متوافر في السوق اليوم، يمكن أن يوفر مثل هذا الحل الموثوق به والفعال والمناسب بيئيًا لاحتياجات تطهير الأنابيب الخاصة بك.

Image_0006_ZAP-copyicon_0019_Layer-346(1)7(1)

الخصائص والمزايا

تصميم فريد من نوعه هندسيًا وحاصل على براءة اختراع

  • تزيد تقنية ZAP™ (عدم نفاذية الهواء) من احتباس الغاز إلى أقصى حد ممكن
  • ويساعد تصميمه المستوي على توزيع الغازات بشكل متساو عبر جسم السد
  • جدران جانبية مُستدقة لتلائم جداول الأنابيب المختلفة
  • جزء كبير من الشريط القابل للذوبان في الماء مُثبت مسبقا في أقسام بغرض المحاذاة الدقيقة




فعَّال من حيث التكلفة

  • حفظ ساعات العمل القيِّمة خلال تشييد السدود
    • تجميع الإمدادات
    • القياس
    • القطع
    • التشييد
    • التركيب
  • تحسين توقيت المشروع
  • التوفير في استهلاك الغاز
  • تقليل نفقات المخزون


سهولة الإزالة

  • مصنوع من ورق أكواسول® القابل للذوبان في الماء (سليلوز ميثيل كربوكسي الصوديوم واللب الخشبي)
  • ممزوج مع مركبات بوليمرية أخرى قابلة للذوبان في الماء لمضاعفة القوة
  • قابل للتحلل بنسبة 100% وصديق للبيئة
  • يذوب بسرعة دون أن يُخلف أي بقايا في خط الأنابيب


كيف يعمل منتج EZ Purge

يُفضل وضعه بجوار وصلة اللحام

* *أو المسافة التي يوصي بها مهندس المشروعات

حجم الأنبوب المسافة الموصى بها
الحجم (إنجليزي) الحجم (متري) الحجم (إنجليزي) الحجم (متري)
2 – 8 بوصة 51 – 203 مم 6" 152 مم
10 – 22 بوصة 254 – 559 مم 8" 203 مم
24 – 36 بوصة 610 – 914 مم 12" 305 مم
40 بوصة+ 1 م+ 24" 610 مم




icon_0005_Layer-36icon_0000_Layer-42icon_0007_Layer-38icon_0001_Layer-43icon_0009_Layer-40icon_0002_Layer-44icon_0004_Layer-46icon_0003_Layer-45

icon_0012_Layer-49icon_0013_Layer-5018icon_0014_Layer-5120
قبل البدء في عملية التطهير، نظّف جدران الأنبوب الداخلية

القشرة
انزع قشرة البطانة خارج محيط السد لكشف المادة اللاصقة تمامًا، وحافظ عليها بعيدًا عن الملوثات والمخلفات




الإدخال
اضبط الحواف اللاصقة مع جدار الأنبوب الداخلي وأدخل السد إلى المكان المطلوب داخل الأنبوب.



الضغط
اضغط بدقة على المادة اللاصقة في محيط سد بطول الجانب الداخلي لجدار الأنبوب حتي يتم الغلق




التنشيط
بلل إسفنجة عادية بالماء، واعصرها من الماء الزائد حتى تصبح رطبة. مرر الإسفنجة بخفة بطول جزء الشريط القابل للذوبان في الماء من السد. ستعيد الإسفنجة المبللة تنشيط المادة اللاصقة لضمان عدم نفاذية الهواء.

بالنسبة إلى الأحجام الواردة أعلاه 56 بوصة (1422 مم)، يرجى الاستفسار عن التعليمات.


استكشاف الأخطاء وإصلاحها

إعادة تحديد الموضع
يجب أن يمتد سطح السد بشكل مستقيم بداية من جدار الأنبوب. إذا تم وضع السد ملتويًا في الأنبوب، يمكن إعادة تعديل موضعه بسهولة. للضبط دون تعريض السد للتلف، أزل الجزء الشريطي للسد بعناية من الجدار الجانبي للأنبوب. انقل السد إلى الموضع المرغوب فيه وضع شريطًا إضافيًا من شرائط أكواسول القابلة للذوبان في الماء لتعزيز التثبيت، إذا لزم الأمر.


الضبط لإنشاء جيوب هوائية – مثبتة بصورة سليمة
يجب وضع حواف سد EZ Purge مستوية عكس اتجاه جدار الأنبوب الداخلي. في حالة ظهور أي جيوب هوائية أو تجاعيد متغضنة، يتعيَّن إعادة ضبط مانعة التسرب لتحقيق أفضل النتائج.

لتكبير مانعة تسرب السد إلى أقصى حد ممكن، اقطع شقًا طوليًا في الجزء اللاصق من السد مما يتيح دخول الهواء إلى غرفة التطهير.

بعد ذلك، قم ببساطة بإدخال الأطراف المقطوعة معًا لإنشاء مانعة التسرب المطلوبة.

كما هو الحال مع السد المُمزق، قم ببساطة بتغطية البقعة “المُجعدة” بشريط مبلل قليلًا من شرائط أكواسول القابلة للذوبان في الماء.

مقاومةالحرارة العالية

منتج EZ Purge المانع للالتصاق * ** ***

رقم البند قُطر الأنبوب عدد العلب في الصندوق
الحجم (إنجليزي) الحجم (متري)
EZP-.50 1/2 بوصة 13مم 1000
EZP-.75 3/4 بوصة 19 مم 1000
EZP-1.0 1 بوصة 25 مم 1000
EZP-1.25 1 1/4 بوصة 32 مم 1000
EZP-1.50 1 1/2 بوصة 38 مم 1000
EZP-2.0 2 بوصة 51 مم 1000
EZP-2.5 2 1/2 بوصة 63 مم 1000
EZP-3.0 3 بوصة 76 مم 1000

* طلب العميل
**تباع بكميات كبيرة فقط
*** تتضمن المواد اللاصقة


سدود تصريف سابقة التشكيل ذاتية اللصق وقابلة للذوبان في الماء


EZ Purge® * **

Item No Pipe Diameter case pack*
English Metric
EZP-2 2" 51 mm 192
EZP-2.5** 2 1/2" 63 mm 192
EZP-3 3" 76 mm 192
EZP-4 4" 102 mm 48
EZP-5 5" 127 mm 48
EZP-6 6" 152 mm 48
EZP-8 8" 203 mm 48
EZP-10 10" 254 mm 48
EZP-12 12" 305 mm 48
EZP-14 14" 356 mm 24
EZP-16 16" 406 mm 24
EZP-18 18" 457 mm 24
EZP-20 20" 508 mm 24
EZP-22 22" 559 mm 24
EZP-24 24" 610 mm 24
EZP-26 26" 660 mm 24
EZP-28 28" 711 mm 24
EZP-30 30" 762 mm 24
EZP-32 32" 813 mm 24
EZP-36 36" 914 mm 24
EZP-40 40" 1016 mm 10
EZP-42 42" 1067 mm 10
EZP-44 44" 1118 mm 10
EZP-48 48" 1219 mm 10
EZP-52 52" 1321 mm 10
EZP-56 56" 1422 mm 10
EZP-60 60" 1524 mm 10
EZP-64 64" 1626 mm 10
EZP-72 72" 1829 mm 10
EZP-84 84" 2134 mm 10

*تباع بكميات كاملة أو نصف الكمية
**تتوفر الأحجام الموصى بها عند الطلب


مشاهدة الفيديو






21











Industries Used

EZ Purge is used in various industries including off-shore oil rigs, refineries, fossil fuel plants, breweries, shipbuilding, processing plants (food, dairy, beverage, pharmaceutical), nuclear power plants, government and military, power plants, petrochemical plants, water treatments plants and much more.

Storage and Shelf Life

EZ Purge has a shelf life of approximately one year. To increase shelf life, store EZ Purge in a dark, cool and humidity controlled environment. Ideal storage temperature is 70°F with approximately 50% humidity. EZ Purge should always be stored in the water proof package that is included with purchase. Contact with water must be avoided at all times. For easy reference, the manufacturing date is labeled on the bottom of each EZ Purge box.

Torn EZ Purge Dam

If the water soluble EZ Purge dam tears accidentally during installation, simply cover torn spot with Aquasol® Water Soluble Tape.

Adhesive Dry Time

It takes approximately 5 minutes for the EZ Purge adhesive liner to dry after being dampened for application.

Adjust For Proper Fit

If the size of EZ Purge does not exactly match the size of the pipe, it is easy to alter the dam to create the perfect desired fit. Simply cut the tape portion of dam as it is being inserted. Then overlap the cut ends to create the desired size. Repeat if necessary. If the pipe ID is slightly too big for the specific EZ Purge size, additional Aquasol® Water Soluble Tape can be added to reinforce the seal along the pipe wall.

Repostion the Seal

The EZ Purge adhesive is engineered in such a way that it will not inhibit the user from placing the dam in proper position. The strength of the “tack” or stickiness of the adhesive allows the user to have control and reposition the dam if not properly placed on the first attempt.
To reposition EZ Purge, carefully remove the tape portion of dam from the sidewall of the pipe. Then move it to the desired location and apply additional Aquasol® Water Soluble Tape for reinforcement, if required

Dry Tape

If the water soluble tape becomes dry, lightly moisten it with a dampened cloth or foam brush. The adhesive will be reactivated instantaneously. Be careful not to saturate the cloth as the tape will dissolve.

Creating a Tight Seal

To create a tight seal, first ensure the surface of the inner pipe has been cleaned and that no oils remain. This will increase the integrity of the seal. Once the dam is correctly positioned, the dam can be secured in place by introducing moisture to reactivate the adhesive and form a tight seal. Please note, it is recommended to use a lightly moistened sponge, and not a dripping sponge. Too much moisture will cause the paper and tape adhesive to start to dissolve.
For more information, please refer to our video at http://www.youtube.com/watch?v=77smUxzdDg8 minute marker 9:17.

Flash Point

EZ Purge is made from Aquasol® Water Soluble Paper, which has a flash point of 450°F (232°C).

Heat Affected Zone

When welding, the EZ Purge dams must be placed far enough from the root gap so that the heat affected zone (HAZ) does not char or degrade the paper’s water soluble properties.
Recommend distances for placing EZ Purge from the root gap are listed below. These distances depend on the pipe diameter size (ID) or the recommended distance provided by the project engineer to move out of the HAZ.


Pipe Size
Recommended Distance
(English)
Recommended Distance
(Metric)
2 – 8" 6" 152 mm
10 – 22" 8" 203 mm
24 – 36" 12" 305 mm
40"+ 24" 610 mm
Dissolve Aqueous Solution

Aquasol® Water Soluble Products, including EZ Purge® Water Soluble Purge Dams, must be flushed with an aqueous solution or steam in order to dissolve. Contact Aquasol Corporation for further information.
